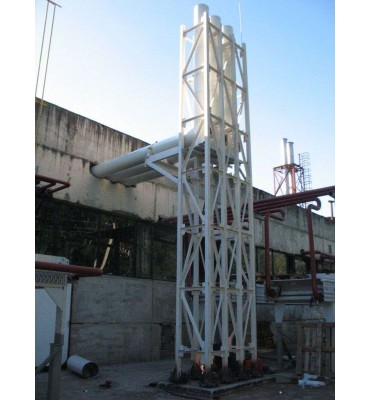

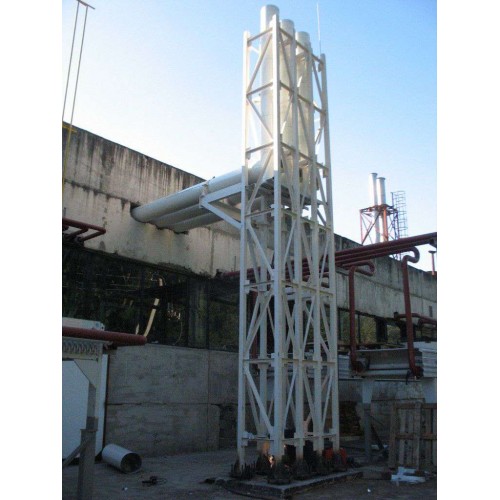

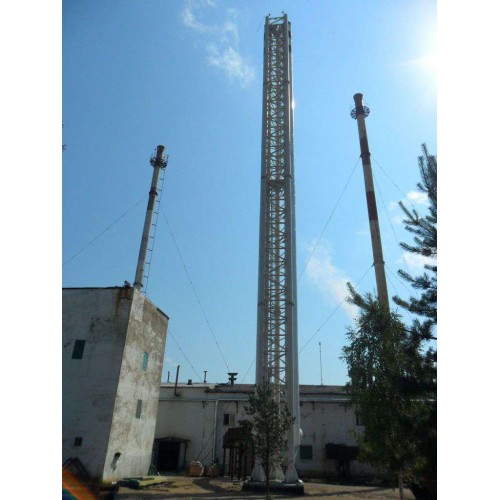

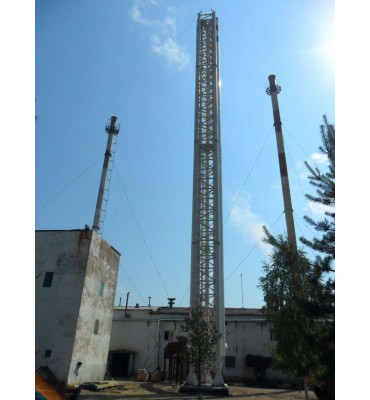

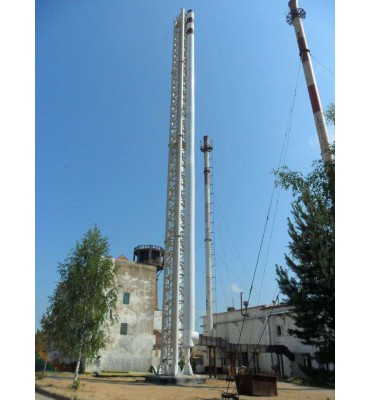

Ферменные самонесущие дымовые трубы – вид дымоотводящей трубной системы, основу которой составляет металлическая башня (ферма) и несколько подсоединенных к ней теплоизолированных газоотводящих стволов диаметром до 1 метра. К одной колонне могут подсоединяться до 6 газоходов.

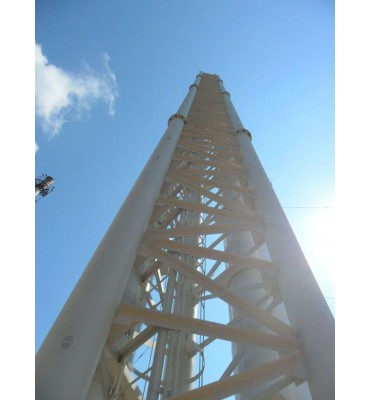

Башня представляет собой пространственное инженерное сооружение (до 50 м в высоту) с треугольным или четырехугольным основанием, на вершинах которого расположены трубы-стойки, связанные обрешеткой. Ферма закрепляется в анкерной корзине, закрепленной в фундаменте.

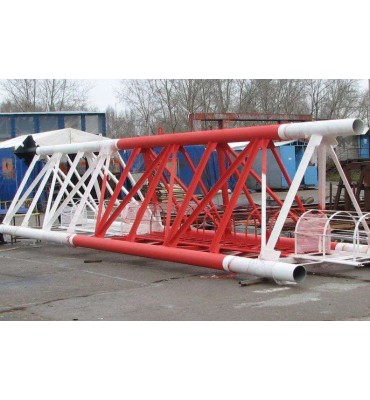

Изготавливаются фермы путем сварки рамных конструкций из высокопрочной стали. Инженерное проектирование предусматривает возможность расположения дымоходов внутри и снаружи башни. Подсоединение газоотводящих стволов осуществляется с помощью хомутов и кронштейнов.

Во внутреннем пространстве фермы могут располагаться лестницы и площадки для эксплуатационного обслуживания. К дополнительным элементам относятся: противовзрывные клапаны, световые элементы, молниезащита, устройства для отведения конденсата, ревизия.

Критерии выбора конструкционной системы

Модификация ферменной трубы выбирается с учетом:

  • высоты трубы (до 50 м);
  • рельефа местности (состав грунта, близость подземных вод);
  • показателя сейсмичности региона;
  • климатических особенностей;
  • количества газоходов (тип котельной, количество энергетических установок);
  • показателей аэродинамики.

Преимуществом данной конструкции является относительно невысокая масса, что существенно упрощает транспортировку комплектующих элементов. Конструкция самонесущей трубы на ферме обеспечивает высокую устойчивость к ветровым нагрузкам.

Устройство газоходов в ферменных тубах

В ферменных самонесущих трубах монтируются трехслойные модульные газоходы, изготовленные из нержавеющей стали с гладким покрытием. Внутренний слой изготовлен из высокопрочной нержавеющей стали марки AISI 304, промежуточный – из базальтового теплоизоляционного материала толщиной 50-60 мм, наружная обечайка – листовая сталь с полимерным покрытием толщиной не менее 0,55 мкм. Теплоизоляция обеспечивает поддержание высокой температуры в течение длительного времени, что необходимо для:

  • предотвращения оседания конденсата;
  • поддержания высокой тяги;
  • продления рабочего срока службы системы.

Наружный корпус ферменной трубы покрывается лакокрасочным покрытием с высоким содержанием цинка. Внешний вид конструкции может изменяться в пределах нормативной документации и при условии соблюдения правил техники безопасности.

Помощь в выборе конструкции, инженерные расчеты

Специалисты нашего предприятия – опытные инженеры-проектировщики, оказывающие содействие в выборе оптимальной конструкции дымовых труб для промышленного и коммунального использования. Выбор осуществляется на основе следующих параметров:

  • КПД системы;
  • экономическая эффективность;
  • безопасность эксплуатации;
  • конструкционная надежность.

Мы знаем о трубах абсолютно все, что необходимо для обоснованного выбора конструкции, проведения грамотных расчетов, производства и монтажа инженерных систем. Позвоните к нам или свяжитесь через обратную форму сайта, чтобы получить информационную поддержку или для оформления заказа.
