Самонесущие дымовые трубы

Самонесущие дымовые трубы

Есть в наличии
Код товара:
Узнать подробные характеристики

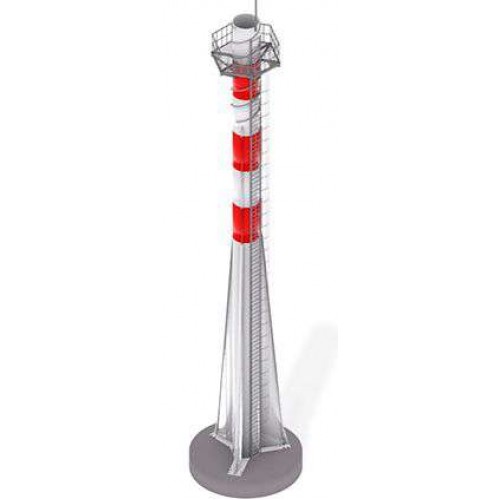

Самонесущая металлическая дымовая труба ─ свободно стоящая конструкция в форме вертикального ствола, предназначенная для аккумуляции и отвода в атмосферу выхлопных газов, образующихся во время работы котельных (промышленных и коммунальных). Дымовые газы поступают в трубу через подсоединенные газоходы от одной или нескольких отопительных установок.

Вторая функция дымовых труб самонесущих ─ обеспечение эффективной тяги в отопительной системе, напрямую зависящей от соотношения двух показателей: толщины и высоты дымоходного канала. Естественная тяга создается за счет вытеснения нагретого воздуха холодными воздушными слоями.

Ствол металлической трубы выдерживает воздействие газообразной мимической среды с умеренной агрессивностью при температуре до 5000 градусов. Внутренние стенки ствола должны быть идеально гладкими и ровными – это необходимо для предотвращения оседания продуктов сгорания на поверхности металла.

Модификации стальных самонесущих труб

Стальные дымовые трубы могут быть одноствольными или многоствольными (количество стволов зависит от числа котельных агрегатов). Основание одноствольных мачтовых труб закрепляется анкерами в бетонированном фундаменте.

Популярной разновидностью одноствольных металлических конструкций являются трубы на оттяжных элементах. Для дополнительного закрепления мачты используются пояса растяжки, основными элементами которых являются стальные прутья толщиной 16,5- 20 мм. Они прочно удерживают крепления на цокольной плите, компенсируя изгибающий момент в горизонтальной плоскости.

Многоствольные дымовые трубы представляют собой объединенную систему, состоящую из нескольких параллельно расположенных одноствольных труб (2-4 единицы), установленных на одной платформе, и связанных между собой системой уголков и раскосов.

Данный тип конструкции является наиболее надежным и экономически эффективным для котельных высокой мощности, поскольку при проведении ремонтных работ сохраняется работоспособность системы в целом (можно отключать 1-2 подсоединенных агрегата, а не все энергоустановки одновременно). В зависимости от специфики инженерного проекта и желания заказчиков, многоствольные дымовые трубы оснащаются дополнительными площадками, лестницами, ограждениями, что обеспечивает доступ к любому участку конструкции.

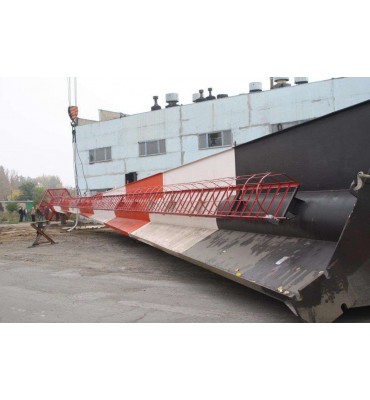

Утепленные самонесущие стальные трубы конструируются по системе «труба в трубе», а промежутки между стволами заполняются теплоизоляционным материалом (применяются негорючие минеральные утеплители). Сборка мачты осуществляется по принципу конструктора – цилиндрические элементы (царги) монтируются секциями, которые скрепляются болтами.

Технические характеристики

Главными техническими характеристиками самонесущей трубы из металла являются:

  • высота мачты (башни);
  • количество стволов;
  • диаметр труб (внешней и внутренней);
  • длина секции;
  • масса секции;
  • сечение дымохода.

При необходимости усиления конструкции, проводятся работы по укреплению каркаса с помощью дополнительных ребер жесткости (площадь опорной части при этом увеличивается). В монтажный комплект поставки входят несущая мачта, трубы с изоляцией, шиберы, сборники конденсата, монтажные детали, арматура, взрывозащитные клапаны.

Преимущества и недостатки самонесущих труб из металла

Стальные трубы, в сравнении с кирпичными башнями, отличаются наименьшим весом и наибольшей готовностью к монтажу. К другим важным достоинствам стальной конструкции относятся:

  • возможность присоединить к одной трубе несколько газоходов;
  • универсальность (при увеличении мощности котельной предусмотрен алгоритм модернизации дымоотводящей системы);
  • долгий срок службы;
  • относительно простое техническое обслуживание;

К недостаткам относят высокую металлоемкость, необходимость обустройства массивного фундамента.

Критерии выбора конструкции металлической самонесущей трубы

Выбор типа трубной системы основан на учете следующих факторов:

  • климатические условия местности;
  • состав грунта;
  • аэродинамические показатели;
  • режим эксплуатации;
  • конструкция топливных агрегатов;
  • экологические нормативы.

Специалисты нашего предприятия оказывают услуги по выбору конструктивной системы, исходя из вышеуказанных показателей. Мы проводим точные инженерные расчеты, консультируем, изготавливаем трубные системы в полном монтажном комплекте. Огромный практический опыт и компетентность технического персонала являются главной гарантией высокого качества исполнения сложного заказа. Если вы планируете оформить заявку на расчеты и производство – позвоните к намили оставьте заявку на сайте.
